معرفی جامع کانکتورهای نظامی سری MIL-DTL-26482 (اتصال سریع Bayonet)   کانکتورهای سری MIL-DTL-26482 یکی از محبوب‌ترین استانداردهای نظامی برای تجهیزات الکترونیکی مینیاتوری و متوسط هستند. ویژگی بارز این سری، سیستم قفل‌بندی Bayonet (سه خار) است که اتصال امن، سریع و مقاوم در برابر لرزش‌های شدید را تنها با یک چرخش کوتاه فراهم می‌کند. شرکت شایراد صنعت (Shairad Sanat) به عنوان نماینده انحصاری Yong Jin Elecomm، سری ۲۶۴۸۲ را در دو تیپ Series I (مدل‌های عمومی) و Series II (مدل‌های پیشرفته حرارتی) عرضه می‌کند.   ? مشخصات فنی و فیزیکی

• شل سایز (Shell Sizes): این خانواده در ابعاد ظریف‌تر نسبت به ۵۰۱۵ تولید می‌شود و شامل شل سایزهای ۸ تا ۲۴ (شامل: 8, 10, 12, 14, 16, 18, 20, 22, 24) است.
• تعداد پین‌ها (Contacts): تراکم پین در این سری بسیار بالاست و از ۲ پین تا ۶۱ پین را در فضایی فشرده پوشش می‌دهد که برای انتقال دیتا و سیگنال‌های کنترلی بسیار ایده‌آل است.
• سایز و ظرفیت جریان پین‌ها: پین‌های این سری عمدتاً در سایزهای زیر برای کاربردهای سیگنال و توان متوسط طراحی شده‌اند:
  • Size 20: (۷.۵ آمپر) - پرکاربردترین سایز برای دیتا.
  • Size 16: (۱۳ آمپر) - برای انتقال توان متوسط.
  • Size 12: (۲۳ آمپر) - برای مصارف خاص توان بالا.

? مشخصات متریال و ساختار (Material Specifications) ۱. جنس بدنه (Shell Material):

• متریال: آلیاژ آلومینیوم با گرید نظامی که با روش ماشین‌کاری دقیق تولید شده است.
• پوشش (Plating): معمولاً با پوشش Olive Drab (سبز زیتونی ضد خوردگی) یا Nickel (رسانای جریان مغناطیسی) ارائه می‌شود.

۲. جنس عایق و آب‌بندی (Insert & Seal):

• متریال: از ترکیب لاستیک مصنوعی (Neoprene) و پلی‌کلروپرن برای جلوگیری از ورود رطوبت و مایعات (حتی در فشار هوای کم) استفاده شده است.

۳. کنتاکت‌ها (Contacts):

• متریال: آلیاژ مس با آب‌کاری طلای ضخیم جهت تضمین پایداری سیگنال در هزاران بار اتصال و انفصال.

? مدل‌های اصلی در خانواده MIL-DTL-26482 محصولات Yong Jin Elecomm شامل تمامی کدهای استاندارد MS (تیپ I) می‌باشد:

• MS3110: کانکتور تابلویی (Wall Mount Receptacle) - دارای سوراخ برای پیچ شدن روی بدنه.
• MS3111: کانکتور بین‌راهی (Cable Connecting Receptacle) - جهت اتصال کابل به کابل.

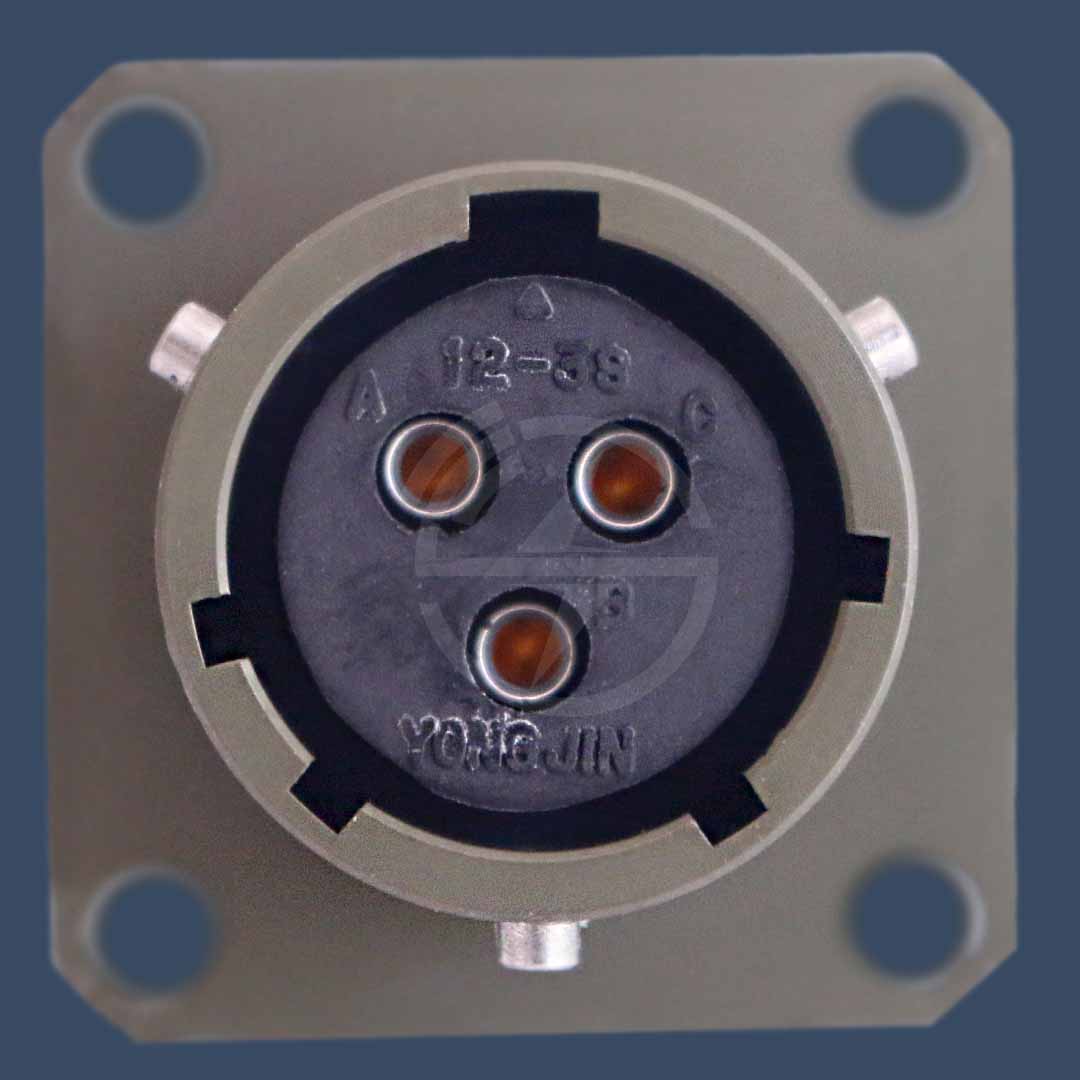

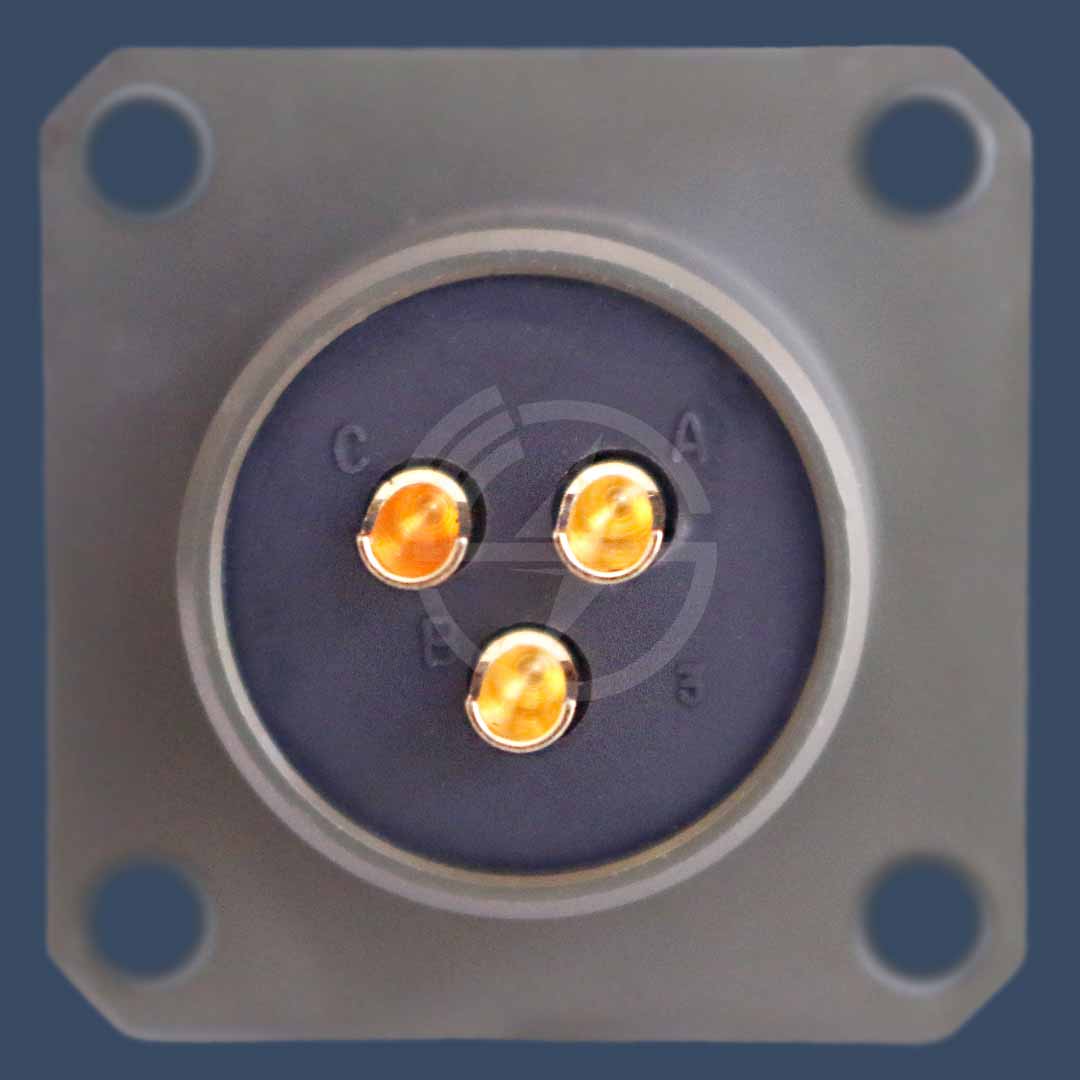

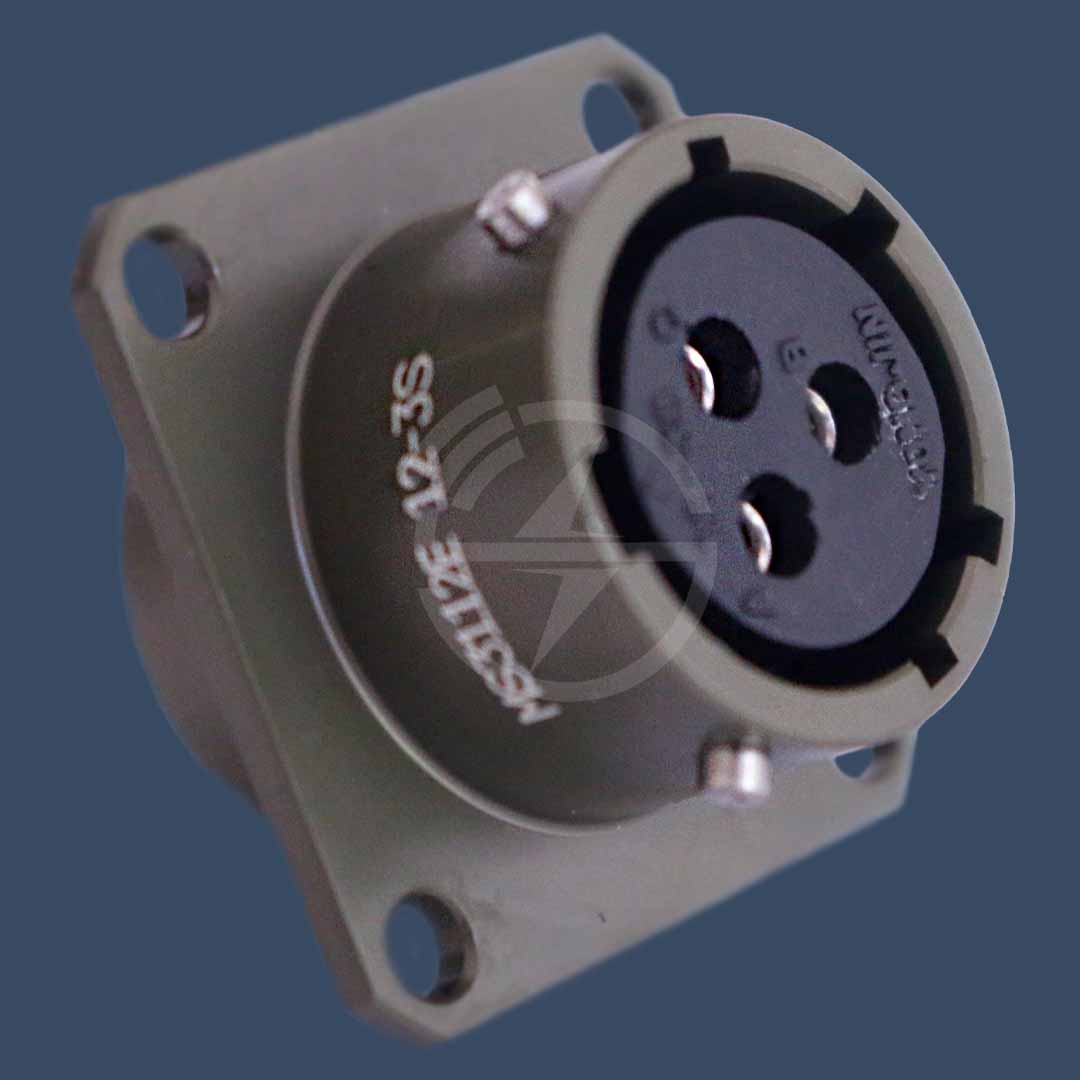

• MS3112: کانکتور تابلویی بدون رزوه پشت (Box Mount Receptacle).
• MS3114: کانکتور مهره‌خور (Jam Nut Receptacle) - نصب سریع روی پنل فقط با یک مهره بزرگ (بسیار محبوب).
• MS3116: پلاگ مستقیم (Straight Plug) - که به انتهای کابل متصل می‌شود.

? ویژگی‌های برجسته

• اتصال سریع (Quick Disconnect): ایده‌آل برای تجهیزاتی که نیاز به باز و بسته شدن سریع دارند.
• سیستم قفل سه خار (3-Point Bayonet): اطمینان بصری و شنیداری (صدای کلیک) از قفل شدن کامل.
• مقاومت محیطی عالی: تحمل فشار و دمای بالا، مناسب برای اویونیک و سیستم‌های پروازی.

? موارد استفاده و کاربردها

• هوا فضا و اویونیک: سیستم‌های کنترل پرواز، رادارها و پهپادها.
• تجهیزات پزشکی: دستگاه‌های تصویربرداری و مانیتورینگ حساس.
• صنایع مخابراتی: دکل‌های مخابراتی و تجهیزات رادیویی صحرایی.
• رباتیک: اتصالات داخلی بازوهای رباتیک و سنسورهای دقیق.
