درجه حفاظت و مقاومت محیطی کانکتــورهای صنعـتی Binder

کانکتور صنعتی فقط وظیفه انتقال جریان الکتریکی یا سیگنال را بر عهده ندارد. در بسیاری از تجهیزات صنعتی، کانکتور مستقیماً در معرض آب، رطوبت، گردوغبار، روغن، مواد شیمیایی، اشعه UV، لرزش و تغییرات شدید دما قرار دارد.
بنابراین هنگام انتخاب یک کانکتور، تنها بررسی تعداد پین، ولتاژ و جریان کافی نیست. یکی از مهم‌ترین معیارهای انتخاب، میزان مقاومت کانکتور در برابر شرایط محیطی است.
در این فصل، مفهوم درجه حفاظت IP و همچنین مهم‌ترین عوامل محیطی مؤثر بر عملکرد کانکتورهای صنعتی Binder بررسی می‌شود.
نکته مهم: درجه حفاظت، مقاومت شیمیایی، محدوده دمایی و سایر مشخصات محیطی به مدل و سری محصول بستگی دارد. بنابراین اعداد ذکرشده در این فصل نباید به تمام محصولات Binder تعمیم داده شوند و برای انتخاب نهایی باید دیتاشیت همان Part Number بررسی شود.

درجه حفاظت IP چیست؟

عبارت IP مخفف Ingress Protection است و مطابق استاندارد IEC 60529 برای مشخص‌کردن میزان حفاظت یک تجهیز در برابر ورود اجسام جامد و آب استفاده می‌شود.
کد IP معمولاً از دو رقم تشکیل شده است:

بنابراین IP67 به معنی «کاملاً ضدآب در هر شرایطی» نیست. این همان سوءبرداشت محبوبی است که بعدها باعث می‌شود یک کانکتور صنعتی را با خیال راحت داخل استخر بیندازند.

اما یک نکته بسیار مهم وجود دارد:

IP68 یک زمان و عمق ثابت و یکسان برای تمام محصولات نیست.
شرایط آزمون IP68 باید توسط سازنده مشخص شود.
بنابراین دو محصول که هر دو دارای IP68 هستند ممکن است شرایط مجاز غوطه‌وری متفاوتی داشته باشند.
کاربردها
• تجهیزات فضای باز
• سیستم‌های زیرزمینی
• تجهیزات اندازه‌گیری
• محیط‌های بسیار مرطوب
• تجهیزات صنعتی خاص
نکته مهندسی
در خرید یک کانکتور IP68 باید شرایط دقیق آزمون و عمق/مدت غوطه‌وری اعلام‌شده توسط سازنده بررسی شود.

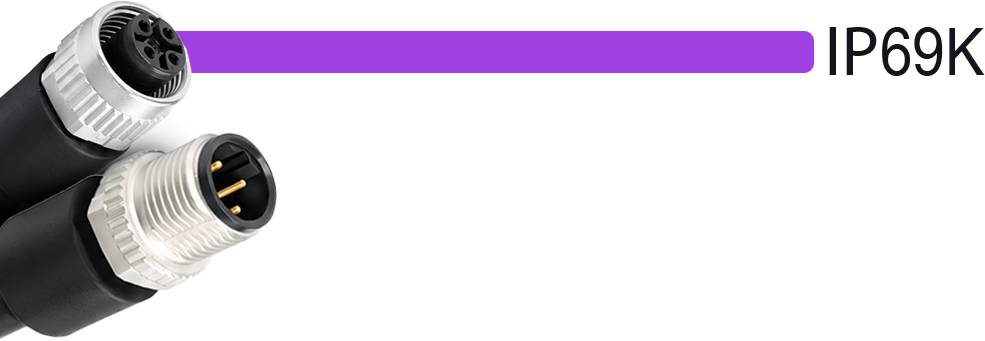

4-5. IP69K
IP69K برای شرایط بسیار سخت محیطی اهمیت ویژه‌ای دارد.
این درجه حفاظت برای تجهیزاتی طراحی شده که در معرض شست‌وشوی پرفشار و دمای بالا قرار می‌گیرند.

IP69K برای شرایط بسیار سخت محیطی اهمیت ویژه‌ای دارد.
این درجه حفاظت برای تجهیزاتی طراحی شده که در معرض شست‌وشوی پرفشار و دمای بالا قرار می‌گیرند.
کاربردها
• صنایع غذایی
• صنایع نوشیدنی
• ماشین‌آلات شست‌وشوشونده
• صنایع دارویی
• تجهیزات کشاورزی
• ماشین‌آلات صنعتی
• صنایع حمل‌ونقل
چرا IP69K مهم است؟
در برخی صنایع، تجهیزات به‌صورت منظم با آب فشار بالا و دمای بالا شسته می‌شوند. در این شرایط، داشتن IP67 به‌تنهایی الزاماً به معنای مناسب بودن کانکتور برای چنین فرآیندی نیست.

نکته مهم

IP69K را نباید صرفاً «IP67 قوی‌تر» دانست.
این دو درجه حفاظت، شرایط آزمون متفاوتی دارند و باید متناسب با محیط کاری انتخاب شوند.

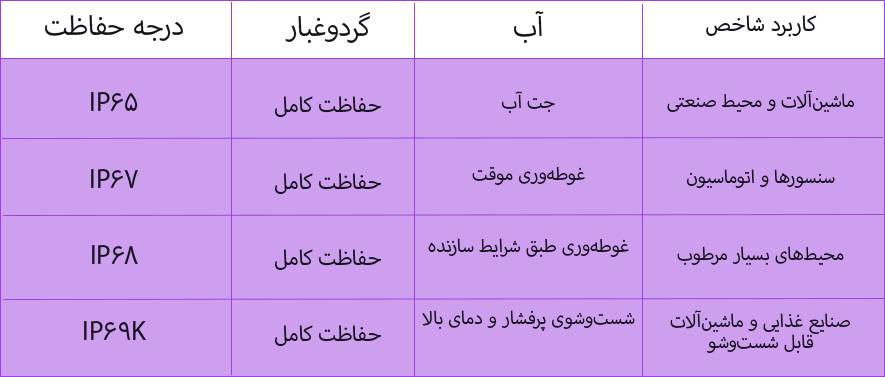

مقایسه IP65، IP67، IP68 و IP69K

مقاومت در برابر لرزش

کانکتورهای صنعتی در بسیاری از تجهیزات در معرض لرزش مداوم هستند.

نمونه‌ها:
• موتورها
• ربات‌ها
• ماشین‌آلات CNC
• خطوط تولید
• تجهیزات خودرو
• ماشین‌آلات کشاورزی
• تجهیزات حمل‌ونقل
لرزش می‌تواند در طول زمان باعث:
• شل‌شدن اتصال
• افزایش مقاومت تماس
• قطع و وصل سیگنال
• آسیب مکانیکی
• کاهش عمر کانکتور

راهکارهای Binder

بسته به طراحی محصول، استفاده از:
• مکانیزم قفل مطمئن
• رزوه مناسب
• O-Ring
• Strain Relief
• طراحی مکانیکی مقاوم
به حفظ اتصال در شرایط لرزش کمک می‌کند.
مقاومت واقعی در برابر لرزش باید بر اساس مشخصات آزمون همان محصول بررسی شود.

مقاومت شیمیایی

در برخی صنایع، کانکتور با موادی مانند:
• مواد شوینده
• روغن‌ها
• گریس
• حلال‌ها
• اسیدها
• مواد قلیایی
• مواد ضدعفونی‌کننده
در تماس قرار می‌گیرد.

در چنین شرایطی جنس بدنه، آب‌بندی و روکش کابل اهمیت بسیار زیادی دارد.

نکته مهم

عبارت «مقاوم در برابر مواد شیمیایی» یک عبارت بسیار کلی است.
مقاومت یک کانکتور باید در برابر ماده شیمیایی مشخص، غلظت، دما و مدت تماس بررسی شود.

مقاومت در برابر روغن

در صنایع ماشین‌سازی و خودروسازی، کانکتورها ممکن است در تماس با:

• روغن موتور
• روغن هیدرولیک
• روان‌کننده‌ها
• گریس
• مایعات صنعتی قرار بگیرند.
در این شرایط، فقط بدنه کانکتور مهم نیست.
باید موارد زیر نیز بررسی شوند:

زیرا ممکن است بدنه در برابر روغن مقاوم باشد اما آب‌بندی یا روکش کابل عملکرد مناسبی نداشته باشد.

مقاومت در برابر UV

مقاومت در برابر UVکانکتورهایی که در فضای باز نصب می‌شوند ممکن است برای مدت طولانی در معرض اشعه فرابنفش خورشید قرار داشته باشند.
UV می‌تواند باعث:

• تغییر رنگ
• شکنندگی پلاستیک
• کاهش استحکام مکانیکی
• تخریب تدریجی مواد پلیمری شود .

کاربردهای مهم

• تجهیزات فضای باز
• سیستم‌های حمل‌ونقل
• ماشین‌آلات کشاورزی
• تجهیزات مخابراتی
• تابلوهای فضای باز
برای چنین کاربردهایی باید مقاومت UV محصول و همچنین کابل مورد استفاده بررسی شود.

مقاومت در برابر دما

دمای کاری با دمای جریان‌دهی یکی نیست

این نکته برای مقاله شما بسیار مهم است.
ممکن است یک کانکتور در یک محدوده دمایی مشخص کار کند، اما ظرفیت جریان مجاز آن با افزایش دما کاهش پیدا کند.
بنابراین در کاربردهای Power باید علاوه بر:

به موارد زیر نیز توجه کرد:
• Ambient Temperature
• Number of Loaded Contacts
• Cable Cross Section
• Heat Dissipation
• Derating

به عبارت دیگر، نمی‌توان گفت «این کانکتور 10 آمپر است، پس در هر دمایی 10 آمپر عبور می‌دهد.» مهندسی معمولاً کمی بیشتر از این یک جمله است.

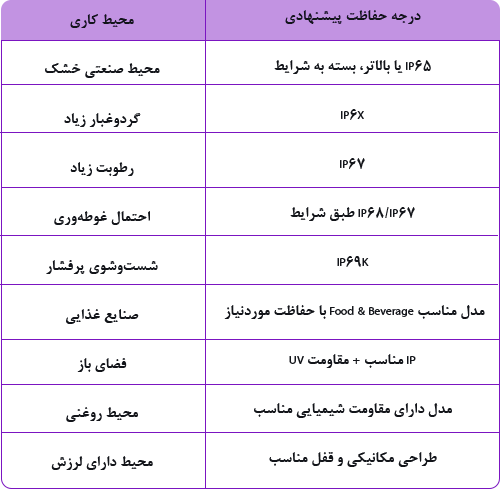

انتخاب درجه حفاظت بر اساس محیط

این جدول راهنمای اولیه است و جایگزین بررسی دیتاشیت محصول نیست.

فقط IP را بررسی نکنید

یکی از اشتباهات رایج در انتخاب کانکتور این است که کاربر فقط می‌گوید:
«یک کانکتور IP67 می‌خواهم.»
در حالی که IP فقط یکی از پارامترهای انتخاب است.
برای انتخاب صحیح باید حداقل این موارد بررسی شوند:

چرا Binder؟

یکی از نقاط قوت خانواده کانکتورهای Binder، تنوع بسیار زیاد محصولات برای شرایط مختلف محیطی است.
این تنوع به کاربر اجازه می‌دهد متناسب با کاربرد خود، ترکیبی از موارد زیر را انتخاب کند:
• نوع کانکتور
• جنس بدنه
• تعداد پین
• کدینگ
• روش اتصال
• درجه حفاظت
• نوع کابل
• نوع قفل
• محدوده دمایی
• طراحی مناسب برای محیط
به همین دلیل، انتخاب کانکتور Binder نباید صرفاً بر اساس «سایز M12» یا «IP67 بودن» انجام شود، بلکه باید کل شرایط پروژه در نظر گرفته شود.
