انواع کدینگ‌ها (M12 Coding) و روش‌های اتصال (Termination Methods)
کانکتورهای M12 در ظاهر شباهت زیادی به یکدیگر دارند، اما کدینگ (Coding) یکی از مهم‌ترین مشخصه‌هایی است که نوع کاربرد و سازگاری کانکتور را تعیین می‌کند.
کدینگ در واقع به شکل و موقعیت شیارها و زبانه‌های مکانیکی داخل کانکتور اشاره دارد که از اتصال اشتباه کانکتورهایی با عملکرد متفاوت جلوگیری می‌کند.
در خانواده M12، کدینگ‌های مختلفی برای سیگنال، داده و انتقال توان توسعه یافته‌اند. از مهم‌ترین آن‌ها می‌توان به A، B، D، K، L، S، T و X اشاره کرد.
نکته مهم: همه کدینگ‌ها در تمام تعداد پین‌ها، سری‌ها یا محصولات Binder ارائه نمی‌شوند. تعداد پین، جریان، ولتاژ و سایر مشخصات باید همیشه بر اساس شماره سری و دیتاشیت همان محصول بررسی شود.

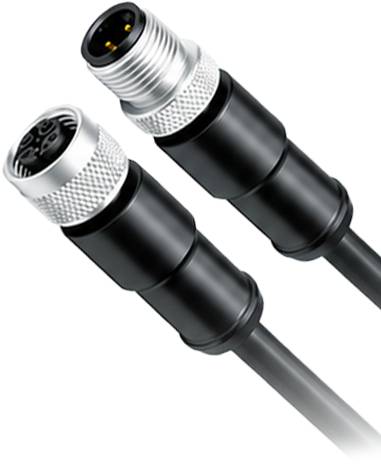

A-Coding . A-Coded M12

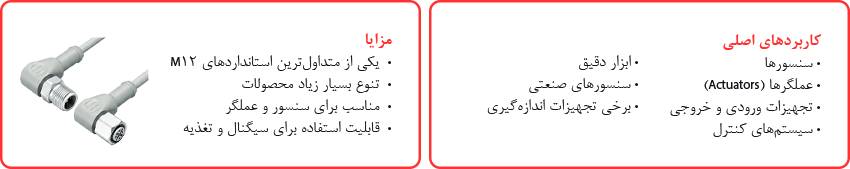

کدینگ A یکی از رایج‌ترین و شناخته‌شده‌ترین کدینگ‌های M12 است و عمدتاً برای انتقال سیگنال و تغذیه تجهیزات اتوماسیون صنعتی استفاده می‌شود.
A-Coding در تعداد پین‌های مختلف، بسته به سری محصول، ارائه می‌شود و می‌تواند برای کاربردهای ساده یا سیستم‌هایی با تعداد سیگنال بیشتر مورد استفاده قرار گیرد.
نکته انتخاب
اگر کاربرد شما مربوط به سنسورها، عملگرها یا سیگنال‌های عمومی اتوماسیون است، A-Coded معمولاً یکی از اولین گزینه‌هایی است که باید بررسی شود.
B-Coding . B-Coded M12
کدینگ B عمدتاً برای سیستم‌های Fieldbus و برخی کاربردهای ارتباط صنعتی مورد استفاده قرار می‌گیرد.
از کاربردهای شناخته‌شده آن می‌توان به سیستم‌هایی مانند PROFIBUS و برخی کاربردهای DeviceNet اشاره کرد، البته سازگاری دقیق باید بر اساس مشخصات محصول بررسی شود.
طراحی مکانیکی B-Coding باعث می‌شود احتمال اتصال اشتباه آن با برخی کدینگ‌های دیگر کاهش پیدا کند.

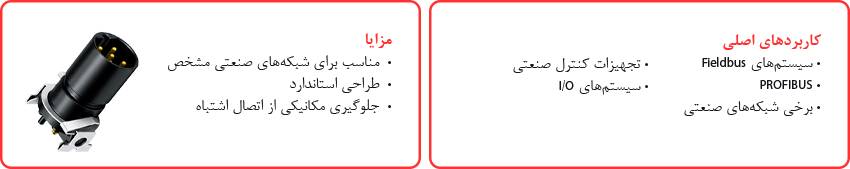

نکته انتخاب
B-Coded را نباید صرفاً به دلیل داشتن M12 برای هر شبکه صنعتی انتخاب کرد. پروتکل، تعداد پین و مشخصات الکتریکی محصول باید با تجهیز موردنظر مطابقت داشته باشد.
D-Coding . D-Coded M12
کدینگ D به‌طور گسترده برای Ethernet صنعتی مورد استفاده قرار می‌گیرد و در بسیاری از کاربردهای صنعتی برای شبکه‌های اترنت با سرعت تا 100 Mbps استفاده می‌شود.
D-Coded M12 معمولاً برای ارتباطات 4-pair یا 2-pair بسته به طراحی سیستم؟ نه، اینجا باید دقیق باشیم: در کاربرد متداول D-Coded، ساختار 4 کنتاکت برای Ethernet تا 100 Mbps استفاده می‌شود.
نکته انتخاب
اگر پروژه شما نیازمند Ethernet صنعتی با سرعت 100 Mbps است، D-Coded یکی از گزینه‌های استاندارد M12 است. برای Ethernet با سرعت‌های بالاتر، باید به X-Coding توجه کرد.
K-Coding . K-Coded M12

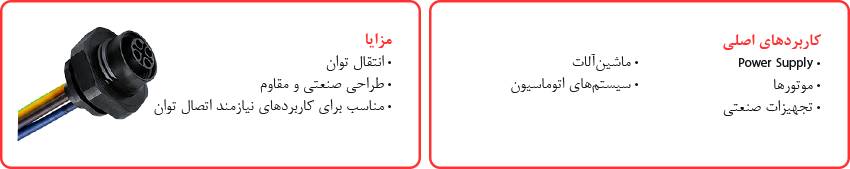

کدینگ K برای کاربردهای انتقال توان (Power) توسعه یافته است و نسبت به کدینگ‌های سیگنال برای جریان‌های بالاتر طراحی شده است.
هدف اصلی K-Coded ایجاد یک اتصال فشرده برای انتقال توان در شرایط صنعتی است.
نکته انتخاب
در کانکتورهای Power، نباید فقط بر اساس کدینگ تصمیم گرفت. جریان نامی، ولتاژ نامی، سطح مقطع کابل و شرایط حرارتی باید بر اساس دیتاشیت همان مدل بررسی شوند.
L-Coding . L-Coded M12

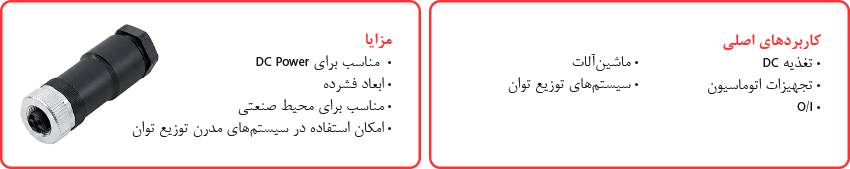

کدینگ L یکی دیگر از کدینگ‌های اختصاص‌یافته به کاربردهای تغذیه DC است و در اتوماسیون صنعتی، به‌خصوص برای تأمین انرژی تجهیزات، کاربرد دارد.

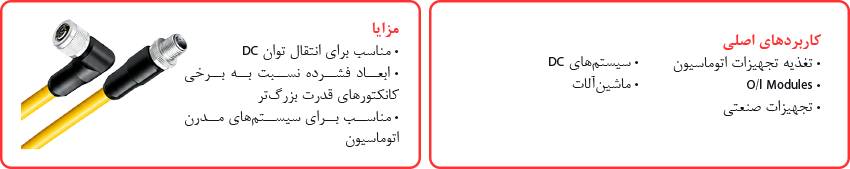

نکته انتخاب
در کاربردهای L-Coded باید جریان و ولتاژ واقعی تجهیز با مشخصات دقیق کانکتور مطابقت داده شود. ظرفیت انتقال توان یک کانکتور صرفاً از روی نام M12 مشخص نمی‌شود.
S-Coding . S-Coded M12
کدینگ S برای کاربردهای انتقال توان طراحی شده و در برخی سیستم‌های صنعتی برای تغذیه تجهیزات و موتورها مورد استفاده قرار می‌گیرد.
نکته انتخاب
S-Coding و سایر Power Codingها را باید بر اساس ولتاژ، جریان، تعداد کنتاکت و مشخصات دقیق سری Binder انتخاب کرد؛ شباهت ظاهری M12 به این معنی نیست که همه Power Connectorهای M12 قابل جایگزینی هستند.
T-Coding . T-Coded M12
کدینگ T نیز برای کاربردهای Power و تغذیه DC مورد استفاده قرار می‌گیرد و برای سیستم‌هایی طراحی شده است که نیازمند انتقال توان در قالب یک کانکتور فشرده هستند.
X-Coding . X-Coded M12
کدینگ X برای انتقال داده با سرعت بالا توسعه یافته است و یکی از مهم‌ترین گزینه‌های M12 برای کاربردهای Industrial Ethernet با پهنای باند بالاتر است.
در این ساختار، طراحی کانکتور برای انتقال داده‌های پرسرعت انجام شده و معمولاً در کاربردهای Gigabit Ethernet مورد استفاده قرار می‌نکته انتخاب
اگر پروژه به Ethernet پرسرعت نیاز دارد، X-Coded را در کنار مشخصات کابل و تجهیز شبکه بررسی کنید. استفاده از کانکتور مناسب به‌تنهایی تضمین‌کننده عملکرد شبکه نیست و کابل و سایر اجزای لینک نیز باید با سرعت موردنظر سازگار باشند.
نکته انتخاب
اگر پروژه به Ethernet پرسرعت نیاز دارد، X-Coded را در کنار مشخصات کابل و تجهیز شبکه بررسی کنید. استفاده از کانکتور مناسب به‌تنهایی تضمین‌کننده عملکرد شبکه نیست و کابل و سایر اجزای لینک نیز باید با سرعت موردنظر سازگار باشند.

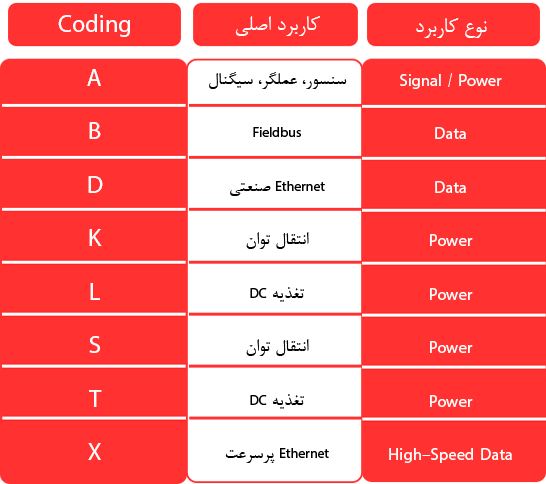

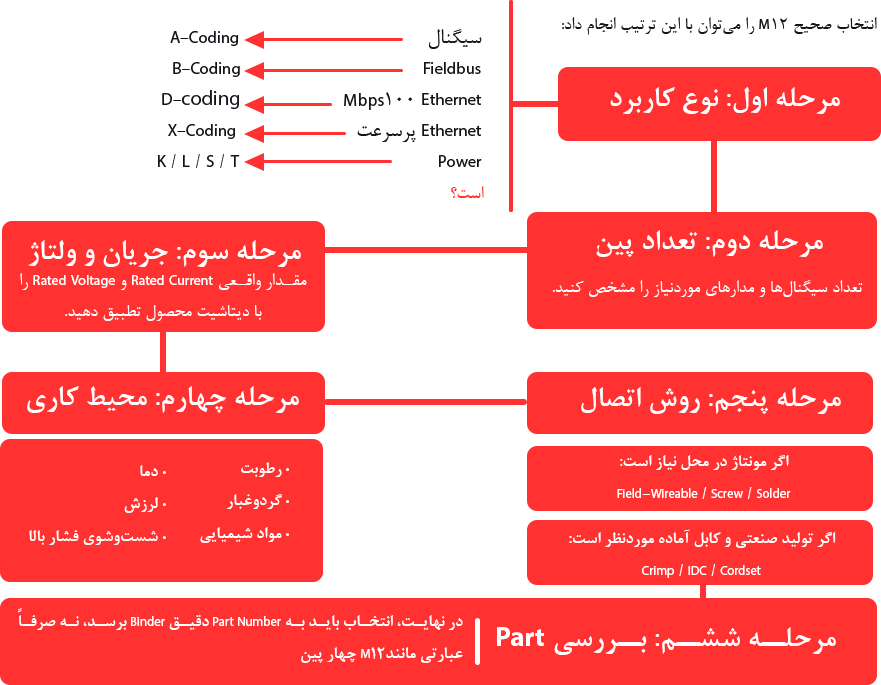

مقایسه کدینگ‌های اصلی M12
این جدول یک راهنمای عمومی است. برای انتخاب محصول Binder باید مشخصات فنی سری و Part Number دقیق بررسی شود.

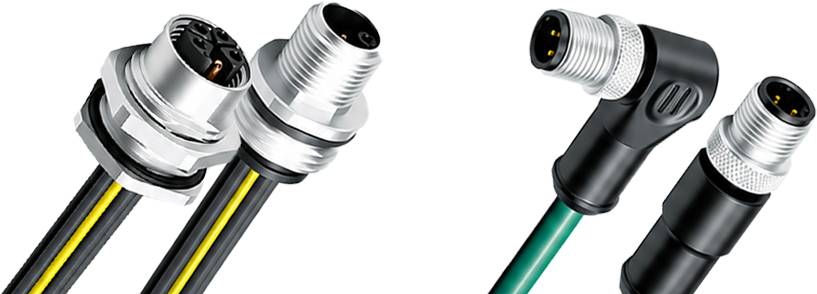

روش‌های اتصال (Termination Methods)
کدینگ تنها یکی از پارامترهای انتخاب M12 است. عامل مهم دیگر، روش اتصال سیم به کنتاکت (Termination) است.
Binder بسته به نوع محصول و کاربرد، روش‌های مختلفی برای اتصال هادی به کانکتور ارائه می‌کند.
اتصال پیچی ( Screw Terminal)
در این روش، سیم داخل ترمینال قرار گرفته و توسط یک پیچ محکم می‌شود.

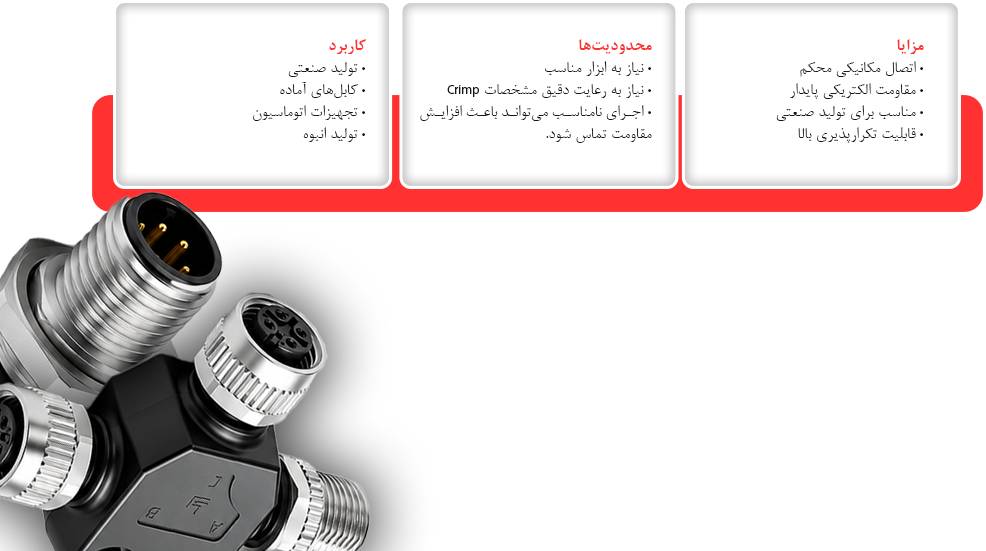

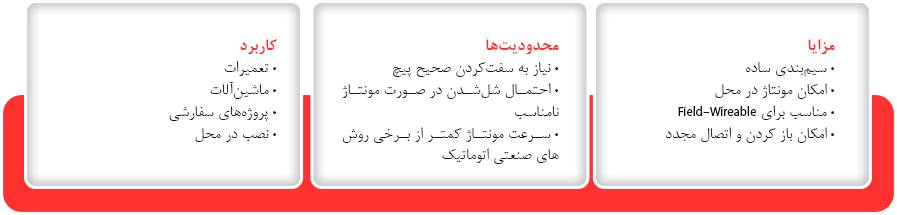

اتصال پرسی ( Crimp)
در روش Crimp، هادی توسط یک ترمینال فلزی مخصوص به‌وسیله ابزار Crimping به کنتاکت متصل می‌شود.

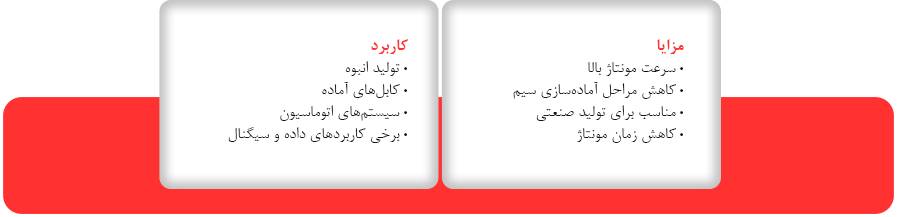

IDC (Insulation Displacement Connection)
در روش IDC، اتصال هادی بدون نیاز به لخت‌کردن کامل عایق سیم انجام می‌شود. کنتاکت مخصوص با نفوذ در عایق، با هادی داخلی تماس برقرار می‌کند.

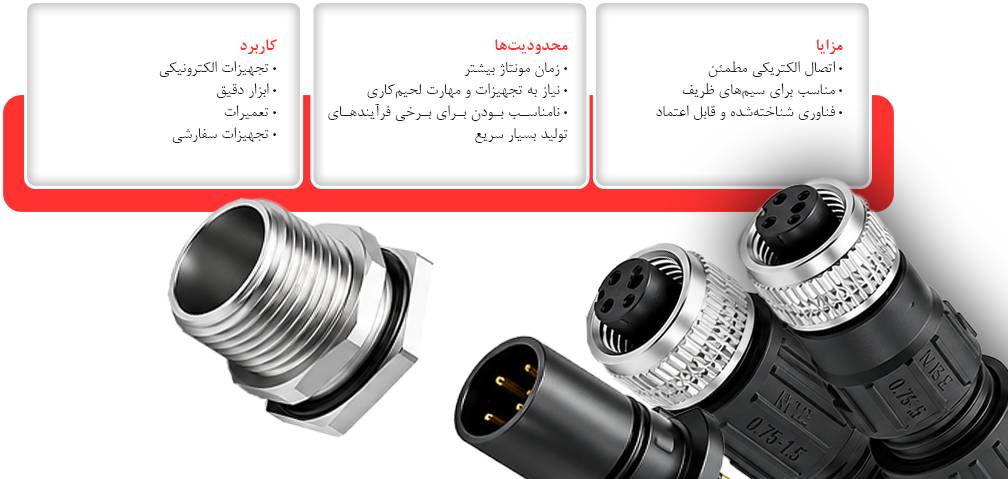

اتصال لحیمی (Solder )
در روش لحیم‌کاری، هادی با استفاده از لحیم به کنتاکت متصل می‌شود.

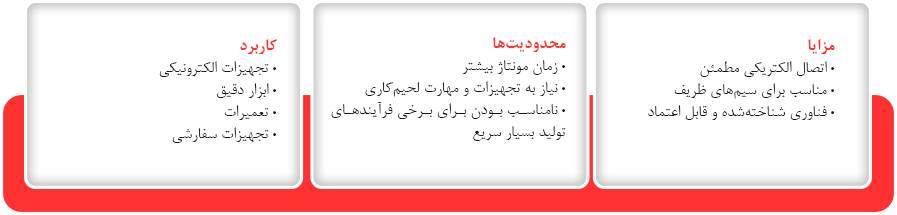

THT (Through-Hole Technology)
در این روش، سیم داخل ترمینال قرار گرفته و توسط یک پیچ محکم می‌شود.
THT(Through-Hole Technology)
در روش THT، پایه‌های کانکتور از سوراخ‌های PCB عبور کرده و از سمت دیگر برد لحیم می‌شوند.

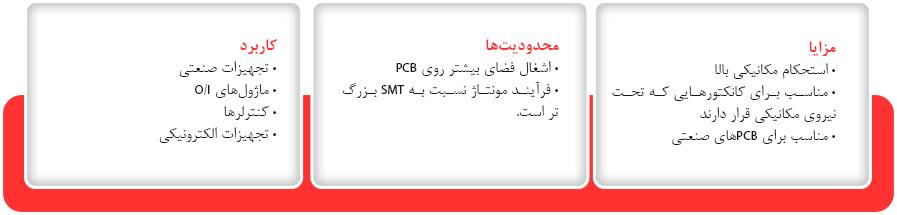

THR(Through-Hole Reflow)
THR ترکیبی از مزایای THT و Reflow است.
در این روش، قطعه دارای پایه‌های Through-Hole است اما در فرآیند Reflow Soldering روی PCB مونتاژ می‌شود.

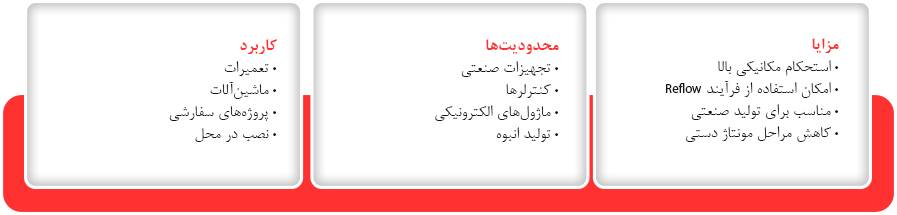

SMT(Surface Mount Technology)

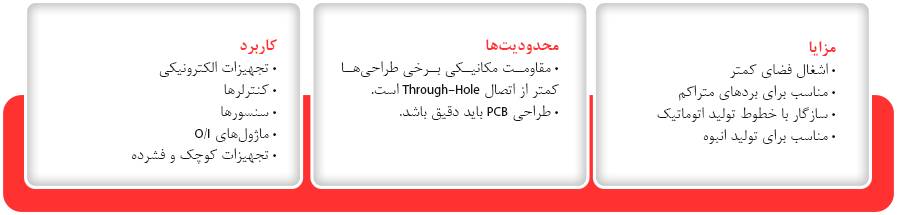

در روش SMT، قطعه مستقیماً روی سطح PCB قرار می‌گیرد و با فرآیند Reflow یا روش مناسب دیگر به برد متصل می‌شود.

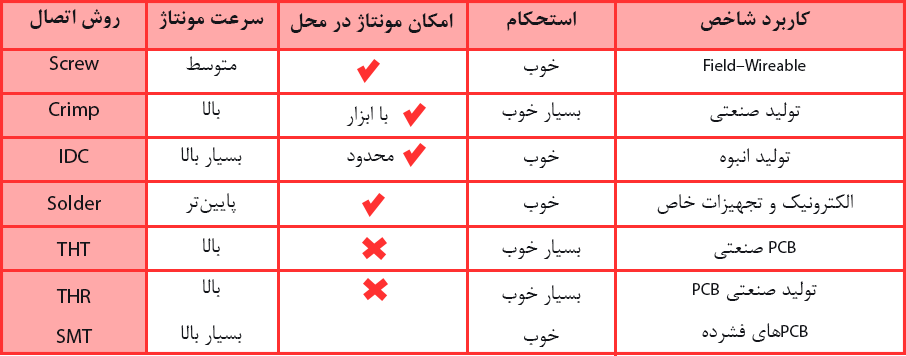

مقایسه روش‌های اتصال
مقایسه روش‌های اتصال
