راهکارهای Telemecanique Sensors برای Labelling Station در خطوط بسته‌بندی

تشخیص دقیق لیبل، موقعیت‌یابی سریع و کاهش ضایعات در فرآیند برچسب‌زنی

در خطوط مدرن بسته‌بندی، عملیات Labelling باید با سرعت بالا و دقت بسیار زیاد انجام شود. کوچک‌ترین خطا در تشخیص لیبل می‌تواند باعث جابه‌جایی برچسب، عدم تطابق موقعیت آن روی ظرف یا افزایش ضایعات لیبل شود.

به همین دلیل، سنسور مورد استفاده در دستگاه Labeling باید بتواند لبه و فاصله بین لیبل‌ها را با سرعت و تکرارپذیری بالا تشخیص دهد.

Telemecanique Sensors برای این بخش از خطوط بسته‌بندی، سنسورهای Fork را با دو فناوری اصلی Ultrasonic و Photoelectric ارائه می‌کند. طبق راهکار رسمی این شرکت، این سنسورها برای تشخیص دقیق لیبل و تعیین موقعیت آن روی ظرف طراحی شده‌اند.

. تشخیص لیبل‌های شفاف

XUVU – Ultrasonic Fork Sensors

یکی از چالش‌های اصلی در دستگاه‌های Labeling، تشخیص لیبل‌های شفاف یا نیمه‌شفاف است.

برای این کاربرد، Telemecanique Sensors سری:

XUVU – Ultrasonic Fork Sensors

را معرفی می‌کند.

این سنسورها از ساختار Fork و فناوری Ultrasonic Through-beam استفاده می‌کنند و به‌طور مشخص برای تشخیص لیبل، لیبل‌های شفاف و کاربردهای Labeling Machine معرفی شده‌اند.

برای نمونه، مدل XUVU04M3PL2 دارای خروجی PNP، اتصال M8، تنظیم از طریق Teach یا IO-Link و کاربرد اختصاصی تشخیص لیبل و لیبل شفاف است.

چرا Ultrasonic؟

در کاربردهایی که شفافیت لیبل باعث دشوار شدن تشخیص نوری می‌شود، استفاده از فناوری اولتراسونیک می‌تواند راهکار مناسبی برای تشخیص فاصله بین لیبل‌ها باشد.

این موضوع به‌خصوص در خطوطی که سرعت بالا و دقت موقعیت‌گذاری لیبل اهمیت دارد، ارزشمند است.

. تشخیص سایر انواع لیبل

XUVE – Photoelectric Fork Sensors

برای لیبل‌هایی که شفاف نیستند، Telemecanique Sensors سری:

XUVE – Photoelectric Fork Sensors

را برای تشخیص لیبل معرفی کرده است.

XUVE از یک ساختار Fork و سیستم تشخیص Through-beam با انتشار مادون‌قرمز استفاده می‌کند.

برای مثال، مدل XUVE04M3PSNM8 برای تشخیص لیبل طراحی شده و مشخصات آن شامل:

• تغذیه 12…24 VDC
• خروجی PNP
• عملکرد NO/NC قابل تنظیم
• اتصال M8
• دقت ±0.05 mm در سرعت 150 m/min
• حداقل طول لیبل 2 mm
• حداقل فاصله بین لیبل‌ها 2 mm
• حداکثر سرعت عبور 200 m/min

است.

این مشخصات نشان می‌دهد که XUVE برای کاربردهایی که سرعت، تکرارپذیری و دقت تشخیص لیبل اهمیت دارند، طراحی شده است.

3. یمنی دستگاه Labeling

دستگاه‌های Labeling معمولاً در محفظه‌های بسته و محدوده‌های دسترسی کنترل‌شده کار می‌کنند. بنابراین علاوه بر تشخیص لیبل، کنترل دسترسی اپراتور به قسمت‌های خطرناک دستگاه نیز اهمیت دارد.

برای این بخش، Telemecanique Sensors سری:

XCSRM – Contactless RFID Safety Switches

را معرفی می‌کند.

این خانواده برای نظارت بر وضعیت درب‌ها و حفاظ‌های ایمنی دستگاه استفاده می‌شود و در راهکار Packaging شرکت Telemecanique Sensors، گواهی IEC 62061 SILCL3 برای این خانواده ذکر شده است.

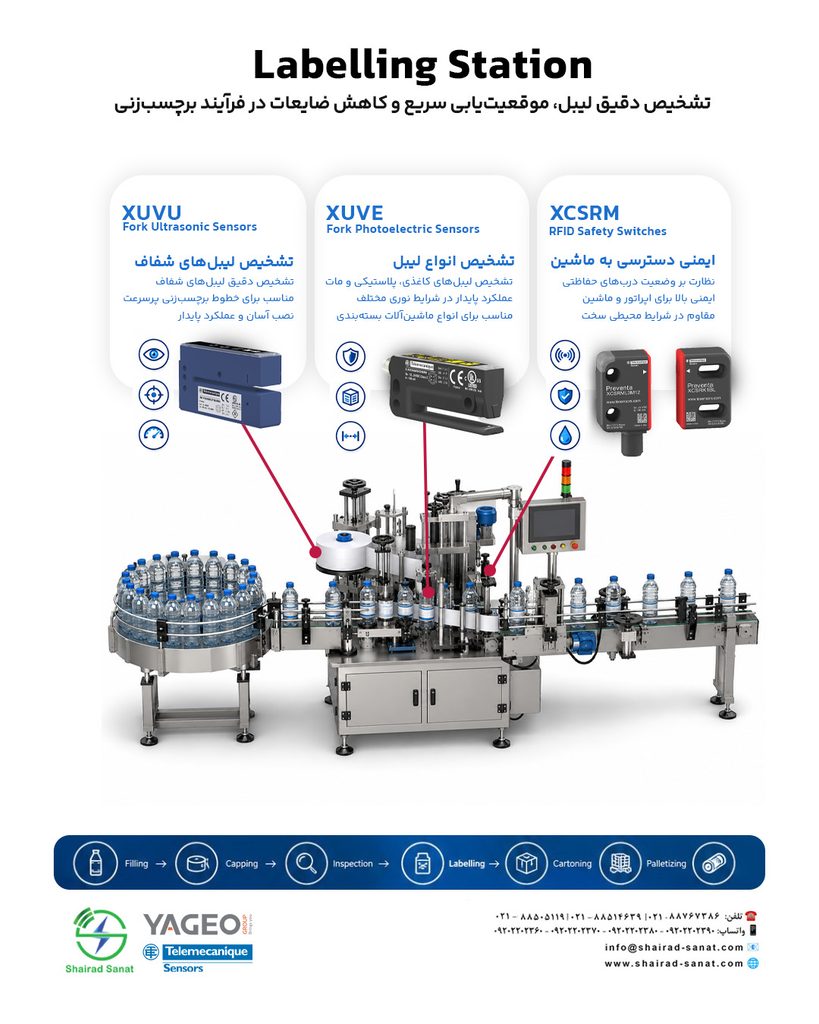

بنابراین در یک Labelling Station می‌توان دو بخش اصلی را در کنار یکدیگر دید:

Label Detection → XUVU / XUVE

و

Machine Safety → XCSRM

4. انتخاب سنسور مناسب برای Labeling

انتخاب سنسور برای دستگاه Labeling صرفاً بر اساس فاصله تشخیص انجام نمی‌شود.

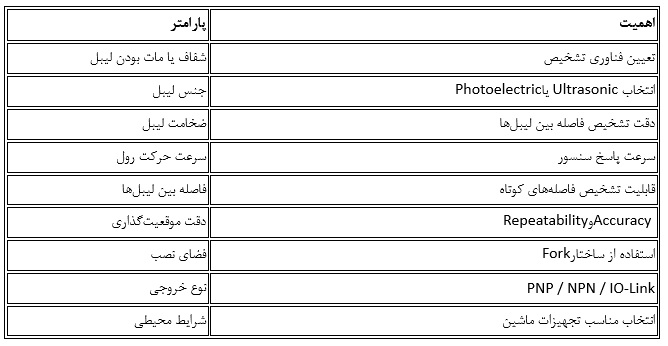

موارد زیر باید در نظر گرفته شوند:

.  راهکار پیشنهادی Telemecanique Sensors

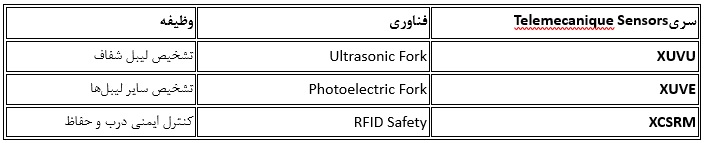

در یک Labelling Station می‌توان ساختار زیر را در نظر گرفت:

این سه خانواده همان محصولاتی هستند که در راهکار رسمی Labelling Station شرکت Telemecanique Sensors معرفی شده‌اند.

نتیجه‌گیری

در دستگاه‌های Labeling، یک سنسور مناسب باید بتواند در کنار سرعت بالای خط، تشخیص دقیق، تکرارپذیر و پایدار لیبل را تضمین کند.

Telemecanique Sensors با ارائه فناوری‌های Ultrasonic Fork، Photoelectric Fork و RFID Safety امکان طراحی یک راهکار کامل برای تشخیص لیبل و ایمنی دستگاه را فراهم می‌کند.
