کاربردهای صنعتی کانکتــــــورهــــــای بیندر

مقدمه

کانکتورهای صنعتی فقط وظیفه ایجاد یک اتصال الکتریکی را بر عهده ندارند؛ در یک سیستم صنعتی، آنها بخشی از زنجیره انتقال سیگنال، داده، توان و اطلاعات کنترلی هستند.
در ماشین‌آلات و تجهیزات اتوماسیون، کانکتور باید متناسب با عواملی مانند فضای نصب، تعداد سیگنال‌ها، جریان و ولتاژ، سرعت انتقال داده، شرایط محیطی، لرزش، رطوبت، مواد شیمیایی و تعداد دفعات اتصال و جداسازی انتخاب شود.
سبد محصولات Binder طیف گسترده‌ای از کانکتورهای کوچک M5 و M8 تا خانواده‌های M12، M16 و M23 و همچنین کانکتورهای مخصوص انتقال توان و داده را دربر می‌گیرد. Binder نیز کاربرد محصولات خود را در حوزه‌هایی مانند اتوماسیون، رباتیک، اندازه‌گیری و کنترل، صنایع غذایی، انرژی، حمل‌ونقل، ماشین‌آلات سنگین و تجهیزات پزشکی معرفی می‌کند.

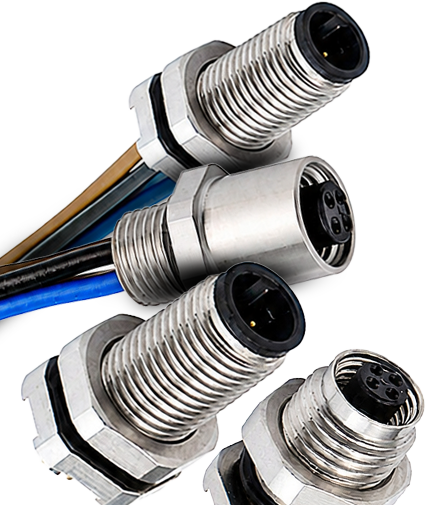

کاربرد در سنسورها

سنسورها یکی از مهم‌ترین نقاط اتصال در یک سیستم اتوماسیون هستند.
سنسورهای القایی، خازنی، نوری، فشار، دما، موقعیت و سایر تجهیزات اندازه‌گیری معمولاً در نزدیک‌ترین نقطه به فرآیند نصب می‌شوند؛ بنابراین کانکتور آنها باید در کنار ابعاد مناسب، در برابر شرایط محیطی نیز مقاومت کافی داشته باشد.

خانواده‌های مناسب Binder

سنسورها یکی از مهم‌ترین نقاط اتصال در یک سیستم اتوماسیون هستند.
سنسورهای القایی، خازنی، نوری، فشار، دما، موقعیت و سایر تجهیزات اندازه‌گیری معمولاً در نزدیک‌ترین نقطه به فرآیند نصب می‌شوند؛ بنابراین کانکتور آنها باید در کنار ابعاد مناسب، در برابر شرایط محیطی نیز مقاومت کافی داشته باشد.

M5

برای سنسورهای بسیار کوچک و کاربردهایی که محدودیت فضا اهمیت زیادی دارد.
Binder سری 707 را برای سنسورها و کاربردهای اتوماسیون و اندازه‌گیری معرفی می‌کند. این خانواده دارای نسخه‌های مستقیم و زاویه‌دار و همچنین نسخه‌های پنلی است. در سری مورد اشاره، 3 یا 4 کنتاکت، جریان نامی 1 A، ولتاژ نامی 60 V و حفاظت IP67 ارائه شده است.

M8

یکی از خانواده‌های بسیار پرکاربرد برای سنسورها و عملگرهای صنعتی است. Binder برای M8 نسخه‌های مختلف، از جمله مدل‌های شیلددار و بدون شیلد، با 3 تا 12 کنتاکت ارائه می‌کند. بسته به مدل، جریان نامی 1 تا 4 A و ولتاژ 30 تا 60 V قابل دستیابی است.

M12

برای سنسورها و تجهیزات اتوماسیون که به تعداد کنتاکت بیشتر، استحکام مکانیکی بالاتر یا قابلیت‌های متنوع‌تر نیاز دارند.
در خانواده M12 Binder، علاوه بر M12-A برای سنسورها و عملگرها، نسخه‌های مختلف برای انتقال داده و تأمین توان نیز وجود دارد.

کاربرد در عملگرها (Actuators)

عملگرها مانند شیرهای برقی، موتورها، محرک‌ها و تجهیزات کنترلی، سیگنال یا توان را از سیستم کنترل دریافت می‌کنند.
در این بخش، انتخاب کانکتور به جریان، ولتاژ، تعداد خطوط و شرایط نصب بستگی دارد.

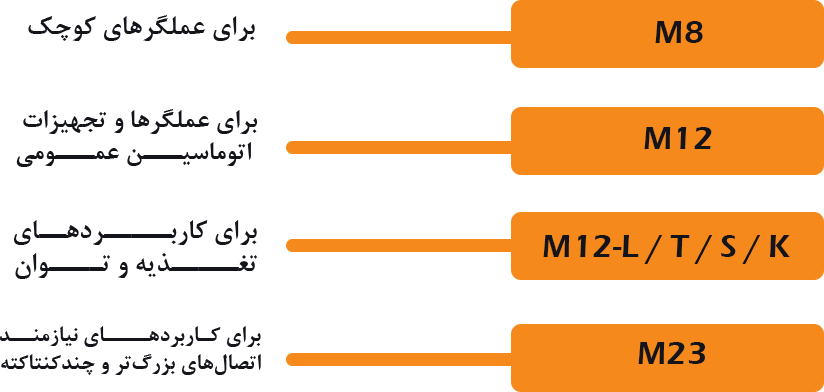

انتخاب‌های متداول Binder

Binder خانواده‌های M12 را برای Signal، Data و Power توسعه داده و خانواده‌های S، K، T و L در بخش تغذیه و توان قرار گرفته‌اند.

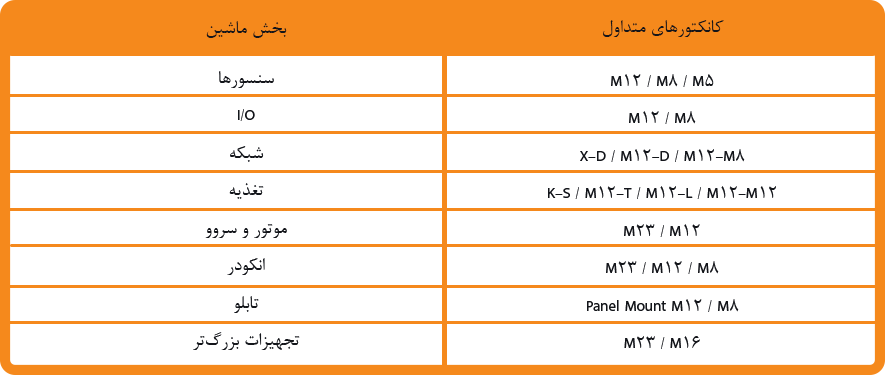

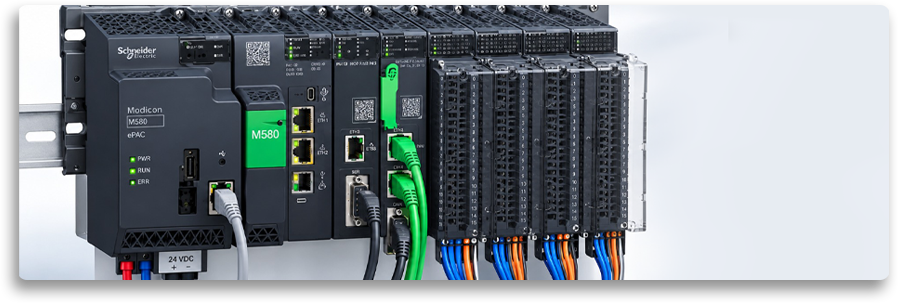

کاربرد در PLC و سیستم‌های کنترل

PLC مرکز تصمیم‌گیری در بسیاری از ماشین‌آلات صنعتی است و ارتباط آن با سنسورها، عملگرها و تجهیزات شبکه باید قابل اعتماد باشد.
کانکتورهای Binder می‌توانند در بخش‌های مختلف این زنجیره مورد استفاده قرار گیرند:

در کابینت کنترل، کانکتورهای M8/M12، پنلی و Feed-through می‌توانند ارتباط بین تجهیزات داخل و خارج تابلو را برقرار کنند.
Binder برای M8 و M12 همچنین آداپتورها و Feed-throughهای مخصوص تابلو ارائه می‌کند که برای اتوماسیون، ماشین‌سازی و فناوری سنسورها مناسب هستند.

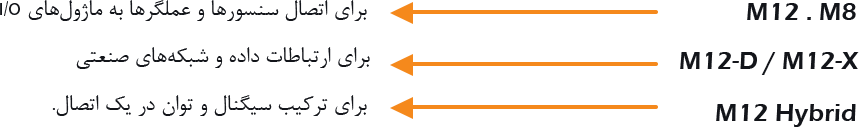

کاربرد در I/O و Remote I/O

در سیستم‌های مدرن اتوماسیون، بسیاری از ورودی‌ها و خروجی‌ها به‌صورت Remote I/O و نزدیک به ماشین قرار می‌گیرند.
در این شرایط، کاهش سیم‌کشی و ایجاد اتصال سریع و مطمئن اهمیت زیادی دارد.

کاربرد Binder

Binder سری M12 Hybrid مدل 767 را با 2 کنتاکت توان + 7 کنتاکت سیگنال ارائه می‌کند که نمونه‌ای از ترکیب انتقال توان و سیگنال در یک کانکتور است.

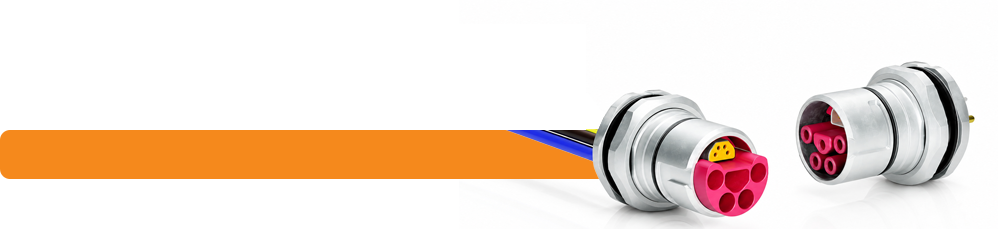

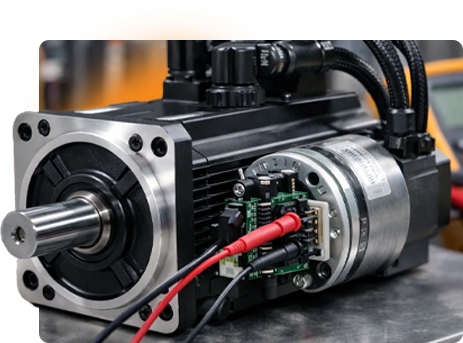

کاربرد در Servo و Drives

در ماشین‌آلات اتوماتیک، سرووموتورها و درایوها به اتصال مطمئن برای انتقال توان، سیگنال‌های کنترلی و در برخی کاربردها داده نیاز دارند.
در این حوزه، انتخاب کانکتور بر اساس موارد زیر انجام می‌شود:

• جریا ن و ولتاژ
• تعداد کنتاکت‌ها
• نیاز به شیلدینگ
• مقاومت در برابر لرزش
• فضای نصب
• نوع کابل
• نیاز به انتقال داده

خانواده‌های قابل توجه

کاربرد در Robotics

ربات‌های صنعتی و Cobots شرایط متفاوتی نسبت به ماشین‌آلات ثابت دارند.
در رباتیک، کانکتور باید بتواند در برابرموارد زیر عملکرد قابل اعتماد داشته باشد :

Binder برای صنعت Robotics خانواده‌هایی مانند M8، M12، M16 و M23 و همچنین کانکتورهای انتقال داده و توان را معرفی می‌کند. در این کاربرد، کابل‌های High-Flex و Torsion-rated نیز اهمیت دارند.

کاربرد در Machine Vision

در سیستم‌های بینایی ماشین، ارتباط دوربین، سنسورها، کنترلر و شبکه اهمیت بالایی دارد.
در این بخش، علاوه بر توان و سیگنال، انتقال داده با سرعت بالا و حفظ یکپارچگی سیگنال اهمیت ویژه‌ای دارد.

Binder خانواده‌های زیر را برای انتقال داده ارائه می‌کند:
M8-D
M12-B
M12-D
M12-X
M16-X
M12 Hybrid
RJ45
برای مثال، M12-D و M12-X در گروه Data Transmission Binder قرار دارند و برای کاربردهای شبکه و انتقال داده استفاده می‌شوند.

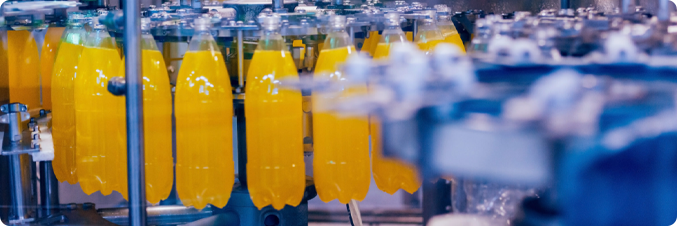

صنایع غذایی و نوشیدنی

صنایع داروسازی و تجهیزات پزشکی

ماشین‌سازی

ماشین‌سازی یکی از گسترده‌ترین حوزه‌های مصرف کانکتورهای صنعتی است.
Binder نیز Heavy Machinery و Automation را از حوزه‌های صنعتی مهم خود معرفی می‌کند.

حمل‌ونقل و زیرساخت

در سیستم‌های حمل‌ونقل، تجهیزات ممکن است در معرض لرزش، تغییرات دما، رطوبت و شرایط محیطی قرار داشته باشند.
Binder برای Transportation & Infrastructure خانواده‌هایی مانند:
M5
M12-A
M12-B
M12-D
M12-X
M16
24RD
و سایر کانکتورهای صنعتی
-D
را در کاربردهای مختلف معرفی می‌کند.

نفت، گاز و صنایع فرایندی

در صنایع نفت، گاز و فرآیندی، قابلیت اطمینان اتصال در محیط‌های صنعتی سخت اهمیت زیادی دارد.
در این کاربردها معمولاً موارد زیر باید بررسی شوند:
• درجه حفاظت IP
• مقاومت در برابر رطوبت و گردوغبار
• مقاومت مکانیکی
• محدوده دمایی
• مقاومت کابل در برابر مواد محیطی
• شیلدینگ و EMC
• الزامات و استانداردهای پروژه
Binder در صفحه رسمی خود، Oil & Gas را در میان صنایعی که فناوری‌های ارتباطی و اتصال در آنها اهمیت دارند، در ارتباط با کاربردهای صنعتی و 5G ذکر کرده است؛ با این حال نباید برای تمام محصولات Binder به‌صورت عمومی ادعای مناسب‌بودن برای محیط‌های Hazardous/ATEX کرد. انتخاب باید بر اساس Part Number و استاندارد مورد نیاز پروژه انجام شود.

انرژی و انرژی‌های تجدید پذیر

در سیستم‌های انرژی، کانکتورها می‌توانند در:
• سیستم‌های Solar
• Wind
• Hydro
• Smart Grid
• EV Charging
• UPS
• سیستم‌های کنترل و مانیتورینگ
استفاده شوند.
Binder در حوزه Energy & Renewables محصولاتی از جمله M9، M16 و RD24 را در کنار سایر راهکارهای خود معرفی می‌کند.
در این کاربردها، مقاومت محیطی، قابلیت اطمینان، انتقال توان و سیگنال و طول عمر اتصال اهمیت زیادی دارند.

ابزار دقیق و اندازه‌گیری

ابزار دقیق یکی از حوزه‌هایی است که اندازه و کیفیت اتصال اهمیت بسیار زیادی دارد.
کانکتور باید بتواند بدون ایجاد اختلال قابل توجه، سیگنال‌های اندازه‌گیری را منتقل کند.
Binder برای Test & Measurement به‌طور مشخص خانواده‌های M5، M8 و M12 را برای کاربردهایی مانند:
• پایش پارامترهای ماشین
• ضخامت‌سنجی
• تجهیزات بازرسی از راه دور
• سنسورهای رطوبت خاک
• سیستم‌های اندازه‌گیری
معرفی کرده است.

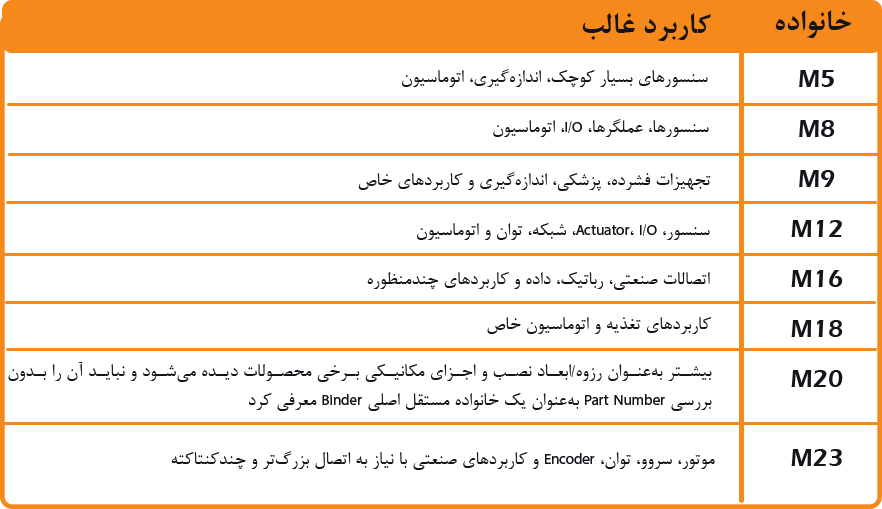

نقش خانواده‌های مختلف Binder در یک نگاه

یک نکته مهم درباره M20:
در منابع رسمی فعلی Binder، M20 بیشتر در مشخصات رزوه‌های نصب و برخی Feed-throughها دیده می‌شود، در حالی که Binder در پرتفوی اصلی خود خانواده‌هایی مانند M5، M8، M12، M16، M18 و M23 را به‌صورت مشخص معرفی می‌کند. بنابراین برای دانشنامه بهتر است M20 را «سایز رزوه/نصب در برخی محصولات» بدانیم، نه اینکه بی‌دلیل برایش یک خانواده محصول مستقل بسازیم

برای ورود به سایت مرجع و مشاهده کانکتور های بیندر روی لینک زیر کلیک بفرمایید :

https://www.binder-usa.com/us-en/products/automation-technology-speciality-connectors
