راهکارهای سنجش و کنترل در ایستگاه کارتنینگ Cartoning Station

راهکارهای سنجش و کنترل در ایستگاه کارتنینگ

در خطوط بسته‌بندی، Cartoning Station یکی از مهم‌ترین مراحل پس از پرشدن و لیبل‌گذاری محصول است. در این بخش، محصولات باید با دقت بالا وارد کارتن شوند، کارتن‌ها به‌درستی باز و جابه‌جا شوند و در تمام مراحل، موقعیت محصول و کارتن کنترل شود.

هرگونه خطا در تشخیص کارتن، گیرکردن بسته، عملکرد نامناسب سیستم وکیوم یا عدم کنترل صحیح مسیر حرکت می‌تواند باعث توقف خط، آسیب به محصول و افزایش ضایعات شود.

به همین دلیل، استفاده از سنسورهای مناسب در Cartoning Station نقش مهمی در افزایش قابلیت اطمینان، کاهش توقف خط و کنترل دقیق فرآیند بسته‌بندی دارد.

شرکت Telemecanique Sensors برای کاربردهای Cartoning، مجموعه‌ای از سنسورهای فوتوالکتریک، اولتراسونیک، فشار، لیمیت‌سوئیچ، سنسورهای رولری، خازنی و پرده‌های نوری ایمنی را پیشنهاد می‌کند.

1.  فرآیند Cartoning چگونه انجام می‌شود؟

در یک سیستم معمول Cartoning، محصولات از بخش قبلی خط وارد دستگاه شده و سپس:

1. محصول شناسایی و موقعیت آن کنترل می‌شود.
2. کارتن از مجله یا Magazine جدا می‌شود.
3. کارتن باز می‌شود.
4. محصول وارد کارتن می‌شود.
5. فلپ‌های کارتن در موقعیت مناسب قرار می‌گیرند.
6. کارتن بسته می‌شود.
7. کارتن بسته‌شده از طریق Conveyor به مرحله بعد منتقل می‌شود.

در هر یک از این مراحل، سیستم کنترل نیاز دارد بداند:

• آیا کارتن وجود دارد؟
• آیا کارتن به‌درستی در موقعیت قرار گرفته؟
• آیا کارتن گیر کرده است؟
• آیا مکانیزم در موقعیت انتهایی خود قرار دارد؟
• آیا سیستم وکیوم عملکرد صحیح دارد؟
• آیا کارتن روی Conveyor حرکت می‌کند؟
• آیا محصول یا کارتن در مسیر تجمع پیدا کرده است؟
• آیا اپراتور در محدوده خطر قرار گرفته است؟

این همان جایی است که انتخاب صحیح سنسور اهمیت پیدا می‌کند.

2. چالش‌های فنی در Cartoning Station

تشخیص کارتن‌های نازک

کارتن‌های بسته‌بندی معمولاً سطحی نسبتاً نازک دارند و ممکن است رنگ، جنس، ضخامت و شکل آنها تغییر کند.

بنابراین سنسور باید بتواند هر لایه یا هر کارتن را با دقت بالا تشخیص دهد و در شرایط مختلف تولید دچار خطای تشخیص نشود.

Telemecanique Sensors برای تشخیص کارتن‌های نازک، سری XUM8•L Laser BGS Photoelectric Sensors را معرفی می‌کند.

کنترل سیستم وکیوم

در بسیاری از ماشین‌های Cartoning، سیستم‌های مکش و Vacuum برای برداشتن یا جابه‌جایی کارتن استفاده می‌شوند.

در این قسمت، کنترل فشار وکیوم اهمیت زیادی دارد، زیرا کاهش فشار می‌تواند باعث شود کارتن به‌درستی گرفته یا جابه‌جا نشود.

برای این کاربرد، Telemecanique Sensors سری XMLP Pressure Sensors را پیشنهاد می‌کند.

تشخیص موقعیت انتهایی مکانیزم‌ها

مکانیزم‌های بازکننده، هل‌دهنده، درب‌بند و سایر اجزای متحرک باید در موقعیت صحیح خود قرار داشته باشند.

سری XCMH Miniature Limit Switches برای تشخیص End-of-Travel در Cartoning Station معرفی شده است.

تشخیص گیرکردن کارتن

یکی از مشکلات مهم در خطوط کارتنینگ، ایجاد Jam ( گیرکردن یا انسداد) درمسیر عبور کارتن است.

برای تشخیص این وضعیت، Telemecanique Sensors سری XXW54 Wide Beam Ultrasonic Sensors را معرفی کرده است.

تشخیص عبور کارتن روی Conveyor

در بخش انتقال، باید حضور و عبور کارتن‌ها با سرعت و دقت مناسب تشخیص داده شود.

برای این کاربرد، سری XUY Roller Photoelectric Sensors به‌صورت اختصاصی برای Roller Conveyor طراحی شده است. طبق اطلاعات رسمی، این سنسورها می‌توانند حضور اجسامی با عرض کم را نیز در Conveyor تشخیص دهند.

ایمنی اپراتور

Cartoning Machine دارای قسمت‌های متحرک متعددی است و دسترسی اپراتور به این قسمت‌ها باید کنترل شود.

Telemecanique Sensors برای حفاظت از محدوده خطر، XUSL4M Safety Light Curtains را پیشنهاد می‌کند.

3.  راهکار Telemecanique Sensors

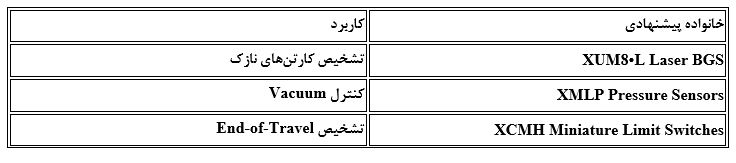

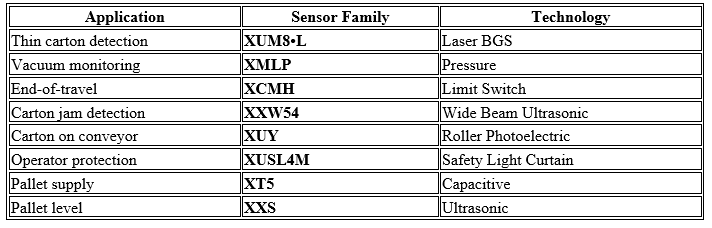

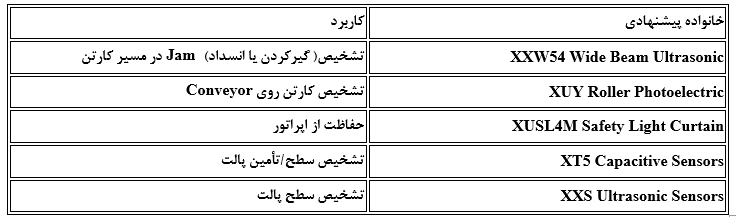

راهکار Telemecanique Sensors در Cartoning Station را می‌توان به شکل زیر خلاصه کرد:

این مجموعه مستقیماً با راهکار معرفی‌شده توسط Telemecanique Sensors برای Cartoning Station مطابقت دارد.

4.  محصولات و سری‌های پیشنهادی

XUM8•L – Laser BGS Photoelectric Sensors

برای تشخیص دقیق کارتن‌های نازک، خصوصاً در محل Magazine یا مکانیزم تغذیه کارتن.

تکنولوژی Laser Background Suppression کمک می‌کند تشخیص بر اساس موقعیت جسم انجام شود و حساسیت سیستم نسبت به پس‌زمینه کاهش پیدا کند.

کاربرد اصلی:
تشخیص کارتن و کنترل موقعیت آن در سیستم تغذیه

XMLP – Pressure Sensors

در سیستم‌های Vacuum، صرفاً ایجاد مکش کافی نیست. سیستم کنترل باید بتواند وضعیت فشار را نیز پایش کند.

سری XMLP برای Vacuum Pressure Control در سیستم‌های Cartoning معرفی شده است.

کاربرد اصلی:

• کنترل فشار Vacuum
• تشخیص افت فشار
• کنترل عملکرد سیستم مکش
• جلوگیری از خطا در جابه‌جایی کارتن

XCMH – Miniature Limit Switches

در ماشین‌های Cartoning، حرکت مکانیزم‌ها باید در نقاط مشخص متوقف یا تأیید شود.

XCMH برای End-of-Travel Detection استفاده می‌شود.

کاربرد اصلی:

• کنترل موقعیت مکانیزم
• تشخیص رسیدن به انتهای مسیر
• کنترل مکانیزم‌های متحرک

XXW54 – Wide Beam Ultrasonic Sensors

برای تشخیص وجود یا گیرکردن کارتن در مسیر، استفاده از یک میدان تشخیص وسیع می‌تواند مزیت مهمی داشته باشد.

Telemecanique Sensors سری XXW54 را برای Carton Box Jam Detection معرفی کرده است.

XUY – Roller Photoelectric Sensors

این خانواده برای Roller Conveyor طراحی شده و برای تشخیص عبور و حضور بسته‌ها در Conveyor بسیار مناسب است.

از ویژگی‌های مهم آن، امکان تشخیص اجسام با عرض کم و نصب بین رولرهاست.

XUSL4M – Safety Light Curtains

در ماشین‌های بسته‌بندی، سرعت تولید نباید به قیمت کاهش ایمنی اپراتور تمام شود.

XUSL4M برای Restricting Access to Hazardous Areas در Cartoning Station پیشنهاد شده است.

XT5 و XXS

در قسمت‌های مرتبط با تأمین و انتقال پالت نیز Telemecanique Sensors استفاده از:

• XT5 Capacitive Sensors برای تشخیص تأمین پالت
• XXS Ultrasonic Sensors برای تشخیص سطح پالت

را پیشنهاد می‌کند.

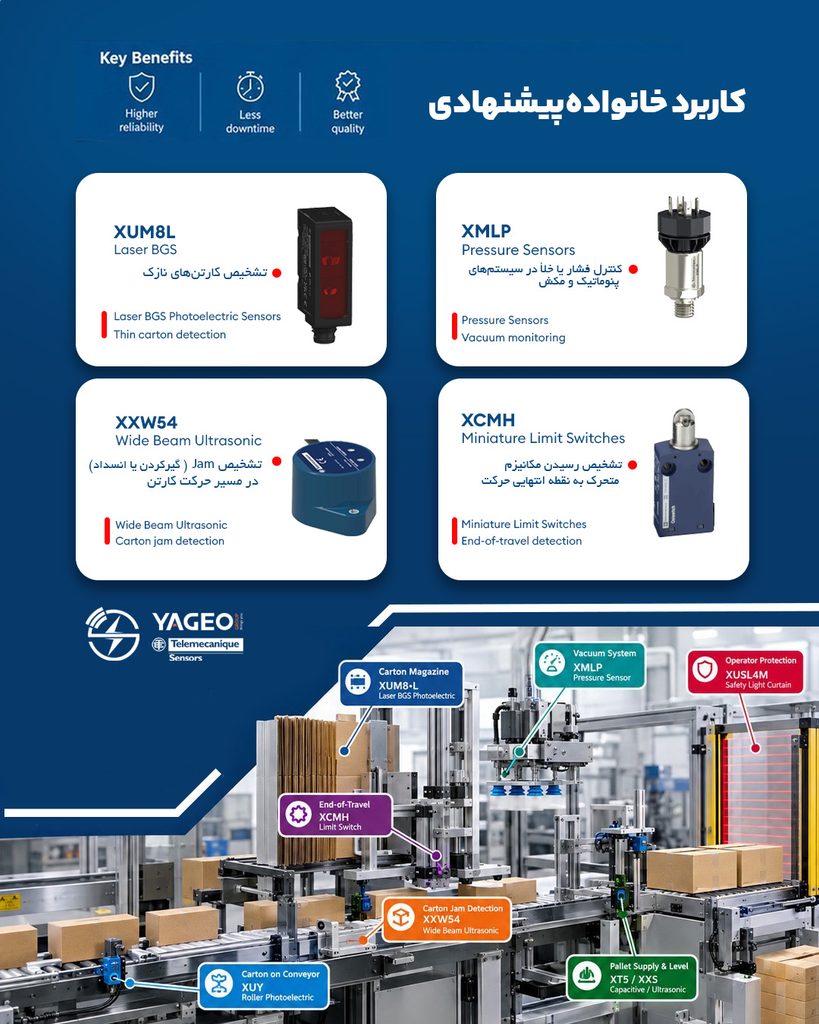

5. کاربرد سنسورها در Cartoning Station

اگر بخواهیم این بخش را برای مخاطب صنعتی به‌صورت بسیار ساده نمایش دهیم:

Carton Magazine
↓
XUM8•L → تشخیص کارتن
↓
Vacuum System
↓
XMLP → کنترل فشار Vacuum
↓
Carton Opening / Folding
↓
XCMH → کنترل End-of-Travel
↓
Carton Transfer
↓
XUY / XXW54 → تشخیص عبور یا Jam
↓
Safety Zone
↓
XUSL4M → حفاظت اپراتور
↓
Conveyor / Pallet Area
↓
XT5 / XXS

این نمودار می‌تواند حتی به عنوان یک Infographic مستقل در صفحه سایت استفاده شود. چون انسان‌ها apparently هنوز دوست دارند فرآیندهای صنعتی را با فلش ببینند تا مطمئن شوند جهان واقعاً از نقطه A به B می‌رود.

6.  مزایای استفاده از Telemecanique Sensors

استفاده صحیح از سنسورها در Cartoning Station می‌تواند به موارد زیر کمک کند:

افزایش قابلیت اطمینان خط

تشخیص دقیق کارتن، محصول و وضعیت مکانیزم‌ها، احتمال خطا در فرآیند را کاهش می‌دهد.

کاهش توقفات ناخواسته

تشخیص سریع Jam یا خطای مکانیزم می‌تواند از ادامه پیدا کردن مشکل در خط جلوگیری کند.

کنترل بهتر کیفیت بسته‌بندی

تشخیص صحیح موقعیت کارتن و محصول به عملکرد پایدارتر دستگاه کمک می‌کند.

کاهش ضایعات

هر خطایی که پیش از ورود محصول به مرحله بعد تشخیص داده شود، می‌تواند از ایجاد ضایعات بیشتر جلوگیری کند.

افزایش ایمنی

استفاده از Safety Light Curtain در نقاط خطرناک، امکان حفاظت بهتر از اپراتور را فراهم می‌کند.

انعطاف‌پذیری بیشتر

تنوع تکنولوژی‌های سنجش در خانواده Telemecanique Sensors امکان انتخاب سنسور متناسب با جنس، ابعاد و شرایط محیطی را فراهم می‌کند. خود Telemecanique نیز انعطاف‌پذیری در برابر انواع مواد و فرمت‌های بسته‌بندی را یکی از نیازهای اصلی Packaging معرفی می‌کند

.  نکات مهم در انتخاب سنسور

برای انتخاب سنسور مناسب Cartoning Station باید حداقل این موارد بررسی شود:

نوع کارتن:
مقوایی، نازک، ضخیم، چاپ‌شده، براق یا دارای سطح متغیر

فاصله تشخیص:
فاصله بین سنسور و کارتن یا محصول

سرعت خط:
سرعت عبور کارتن و زمان پاسخ مورد نیاز

شرایط نصب:
فضای محدود، فاصله بین رولرها و دسترسی به سنسور

شرایط محیطی:
گردوغبار، رطوبت، شست‌وشو و شرایط محیطی ماشین

نوع خروجی:
PNP/NPN، NO/NC و سایر الزامات سیستم کنترل

نوع کاربرد:
Detection، Positioning، Pressure Monitoring یا Safety

بنابراین انتخاب سنسور نباید صرفاً بر اساس «برد تشخیص» انجام شود. سنسوری که روی کاغذ عالی است ولی در محل واقعی دستگاه نمی‌تواند کارتن را پایدار تشخیص دهد، فقط یک وسیله بسیار دقیق برای خراب کردن روز تکنسین نگهداری است.

8. محصولات مرتبط شایراد صنعت

در این بخش پیشنهاد می‌کنم ساختار سایت شایراد به‌صورت Application → Sensor → Product باشد.

یعنی مخاطب ابتدا با مشکل فنی خود مواجه شود، سپس راهکار Telemecanique Sensors را ببیند و در نهایت بتواند از طریق شایراد صنعت برای انتخاب Part Number مناسب، دریافت مشاوره فنی و استعلام قیمت اقدام کند.

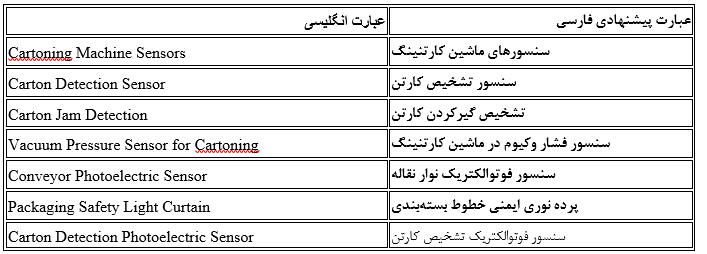

این موضوع برای سایت شما از نظر SEO نیز ارزشمند است، چون صفحه صرفاً تبدیل به یک صفحه معرفی برند نمی‌شود و برای جستجوهای تخصصی مانند:

•
• Carton Jam Detection
• Vacuum Pressure Sensor for Cartoning
• Conveyor Photoelectric Sensor
• Packaging Safety Light Curtain
• Carton Detection Photoelectric Sensor

محتوای اختصاصی خواهد داشت.

9. Product Selector و کاتالوگ

در انتهای صفحه بهتر است دو CTA مشخص داشته باشیم:

🔎 Find the Right Sensor
انتخاب سنسور مناسب با استفاده از Product Selector

📘 Download Packaging Sensor Solutions

دریافت کاتالوگ و راهنمای سنسورهای مناسب Packaging

Telemecanique Sensors نیز برای کاربردهای Packaging یک مجموعه اختصاصی از راهکارهای سنسوری و Product Selector ارائه می‌کند.

10.  دعوت به تماس

سنسور مناسب برای Cartoning Station را بر اساس کاربرد انتخاب کنید

انتخاب سنسور مناسب به عواملی مانند نوع کارتن، سرعت خط، فاصله تشخیص، شرایط محیطی و نوع مکانیزم بستگی دارد.

شایراد صنعت آماده است در انتخاب سری و مدل مناسب Telemecanique Sensors برای کاربردهای صنعتی و ماشین‌آلات Packaging، مشاوره فنی ارائه دهد.

برای انتخاب مدل مناسب، مشخصات کاربرد یا Part Number مورد نیاز خود را با ما در میان بگذارید.
